Машинное помещение

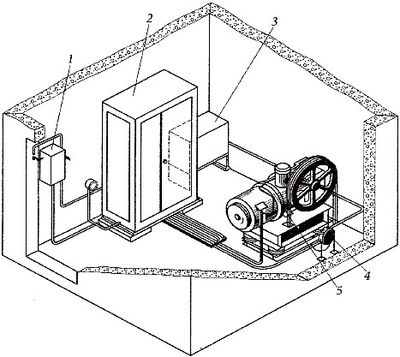

Машинным помещением называется помещение, оборудованное электрическим освещением, а часто вентиляцией и отоплением, где устанавлены лебедка, ограничитель скорости и станция управления. Документом, регламентирующим все вопросы обустройства и комплектования машинных помещений, является ГОСТ Р 53770-2010, которым определены размеры и оснащение технических залов для лифтов разного типа.
В машинном помещении лифтов (кроме грузовых малых) как правило устанавливается балка для подвески грузоподъёмного устройства, с помощью которого обслуживают лебедку.
Для пропуска канатов в полу предусматривают отверстия, обеспечивающие зазор между канатами и кромками отверстия. Чтобы детали и инструменты не скатывались в эти отверстия, последние окантовывают бортиками.
В машинном помещении не допускается устанавливать оборудование и прокладывать коммуникации, не относящиеся к лифту, за исключением систем вентиляции и отопления этих помещений.
Не допускается использовать помещения для прохода на крышу или в другие помещения. Подходы к машинным помещениям должны быть освещены и свободны.
Если в одном зале предусмотрено несколько грузоподъемных механизмов, то устройства маркируются для информирования электромехаников.
Для доступа персонала в машинное помещение изготавливают дверь или люк.
Классификация машинных помещений
- Машинное отделение с верхним машинным помещением (над шахтой)
- Машинное отделение с нижним машинным помещением (под шахтой или сбоку от нее)
- Без машинного помещения (машинное помещение расположено в габаритах шахты, обычно наверху)
Основные размеры
Габариты комнаты рассчитываются с учетом функционирования подъемного оборудования и безопасности обслуживающего персонала при ремонте, экспертизе или регламентном обслуживания. Площадь делится на зону монтажа механических модулей и зону обслуживания.
Стандартная высота потолка выбирается с учетом удобного и безопасного перемещения специалистов. Для доступа к зонам установленного оборудования обеспечиваются проходы приблизительно 1,80 м. С целью безаварийной работы лебедки, между вращающимися частями и установленными блоками необходимо предусмотреть пространство более 30 см по высоте.
